ECS Sample Project #1 ForEach

살펴보기 전에 유니티 ECS에 대한 컨셉을 모르시는 분은 아래의 링크에서 정보를 얻기를 바란다.

[Unity DOTS/Dots Custom Manual] - UNITY DOTS - 유니티의 데이터 지향에 대해 간단하게 알아보자



Entites 관련 패키지 설치 방법은 아래 링크를 참고한다.

[Unity DOTS] - Entites 0.51 version 설치

---

오늘 공부할 내용

샘플프로젝트 1탄에서는 Componet를 만들고 Entity를 생성하고 System으로 Entity를 회전시키는 간단한 로직을 돌리는 간단한 구조를 만들겁니다.

입문 단계의 내용이라 파악하는데 어렵지 않을 것입니다.

---

Scripts 폴더를 만들고 그 안에 1. ForEcah 폴더를 만듭니다.

1. ForEach 폴더 안에 System, Componet 폴더를 만들어주세요.

---

CompoentData 작성

ComponentData에 대한 상세한 내용은 아래의 링크를 참고한다.

[Unity DOTS/Dots Custom Manual] - UNITY DOTS - ICompoentData 에 대해 알아보자.



Component 폴더에 우클릭 > Create > ECS > Runtime Component Type을 클릭합니다. 파일 이름을 RotationSpeed_ForEach로 작성합니다.

1. RotationSpeed_ForEach.cs 작성

using System;
using Unity.Collections;
using Unity.Entities;
using Unity.Mathematics;

[GenerateAuthoringComponent] // Hierarchy 뷰에서 GameObject에 Component를 추가할 수 있게 해준다.
public struct RotationSpeed_ForEach : IComponentData
{
    public float RadiansPerSecond;
}



---

System 작성

Component라는 Data를 만들었으니 이번에는 로직을 작성하는 System을 만들 겁니다.

Scripts/System 폴더에 우클릭 > Create > ECS > System을 클릭하고 파일 이름을 RotationSpeedSystem_ForEach로 만듭니다.

1. RotationSpeedSystem_ForEach.cs 작성

using Unity.Burst;
using Unity.Collections;
using Unity.Entities;
using Unity.Jobs;
using Unity.Mathematics;
using Unity.Transforms;

public partial class RotationSpeedSystem_ForEach : SystemBase
{
    protected override void OnUpdate()
    {
        float deltaTime = Time.DeltaTime;

        Entities
            .WithName("RotationSpeedSystem_ForEach")
            // 항상 ref 다음에 in 이 있어야한다.
            .ForEach((ref Rotation rotation, in RotationSpeed_ForEach rotationSpeed) => {

            rotation.Value = math.mul(
                    math.normalize(rotation.Value),
                    quaternion.AxisAngle(math.up(), rotationSpeed.RadiansPerSecond * deltaTime));

        }).ScheduleParallel();
    }
}

#코드 분석

.WithName 은 나도 자세히는 모르겠다. 다만 디버그 용도로 사용되는거다.

.ForEach()

   > 괄호 안의 Component를 가지는 Entities를 Entity별로 반복문을 돌리는 코드다.

   > ref 는 쓰기를 한다는 의미이고 in 는 읽기만 한다는 의미이다. 항상 ref가 앞에 있어야 한다.

   > ref와 in 키워드를 입력하는 이유는 ForEach는 멀티스레드에서 동작하므로 경쟁문제가 발생하지 않게 프로그램에게 어떤 데이터를 쓰기로 할 것인지 미리 알려야 한다.



.ScheduleParallel(); 은 해당 ForEach를 멀티스레드에서 병렬로 처리한다는 의미이다. Run(메인스레드에서 실행), Schedule(멀티스레드 하나에서 실행)를 대신 입력할 수 있다.



math.mul(A, B): A와 B를 곱한다는 의미이다. math 관련은 Mathf.검색할함수 로 검색하면 해당 기능이 무엇인지 알 수 있다.



---

Entity 만들기

Cube 두개를 만들고 하나는 자식오브젝트로 만들어서 아래 이미지처럼 포개 놓는다.

ConvertToEntity 를 활성화한다. 플레이모드가 되면 해당 게임오브젝트를 Entity로 변환시키는 기능이다.

RotationSpeed_ForEach.cs를 컴포넌트로 추가하고 Radians Per Second 값을 입력한다.

---

테스트하기

플레이모드를 누르면 해당 글의 맨 위 상단의 이미지처럼 Cube가 빙글 빙글 돌 것이다.

Window > DOTS > Archetypes, Hierarchy, Systems를 눌러 창을 열고 확인해본다.



DOTS Hierarchy 를 보면 방금 우리가 만든 RotationCube가 보인다. 클릭하면 Inspector 창에서 Componet 리스트를 볼 수 있으며 여기서 우리가 만든 RotationSpeed_ForEach 컴포넌트도 볼수 있다.

GameObject와 Entity가 한 화면에 같이 있다고 하더라도 둘은 다른 세계에 존재하는 객체들이라 서로 충돌 등이 일어나지 않는다.

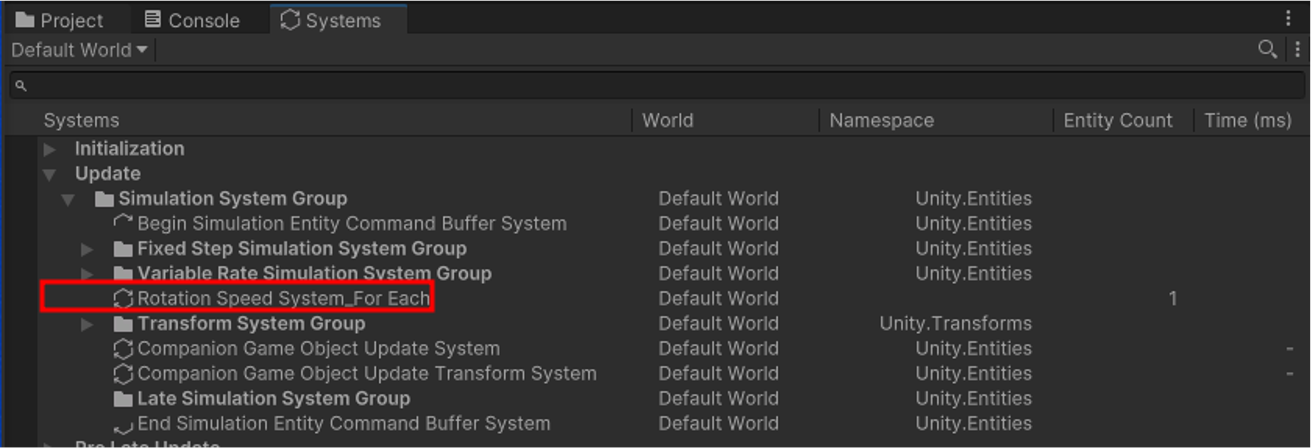

다음은 Systems 창을 보면 Update에서 우리가 만든 RotationSpeedSystem_ForEeach가 동작하고 있다는 것을 확인할 수 있다. EntityCount는 해당 시스템에 영향을 받고 있는 Entity의 개수이다.

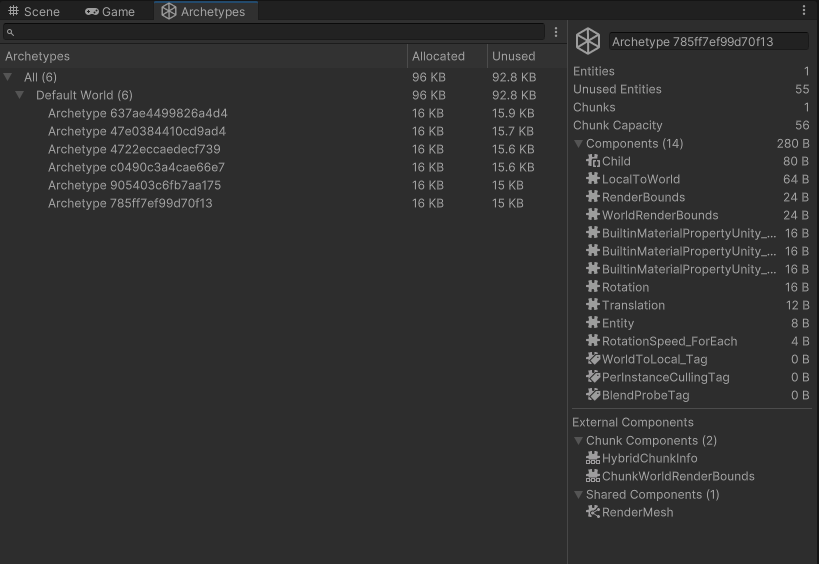

이번에는 Archetypes 창도 살펴본다. 맨 아래 쪽의 Archetype을 클릭하면 우리가 만든 RotationSpeed_ForEach 컴포넌트를 가지고 있는 Arehetype을 확인할 수 있다.



마지막으로 Profiler에서 Entities Structural Changes를 보면 해당 프레임에서 Entity가 생성되고 해당 Entity에 Component가 추가된 것을 확인할 수 있다.



Entity Profiler에 대한 내용은 아래 링크를 참고한다.

[Unity DOTS/Dots Custom Manual] - Entity Profiler Modules에 대해 알아보자



마지막으로 Scene을 01.ForEach 라는 이름으로 원하는 폴더에 저장한다.
